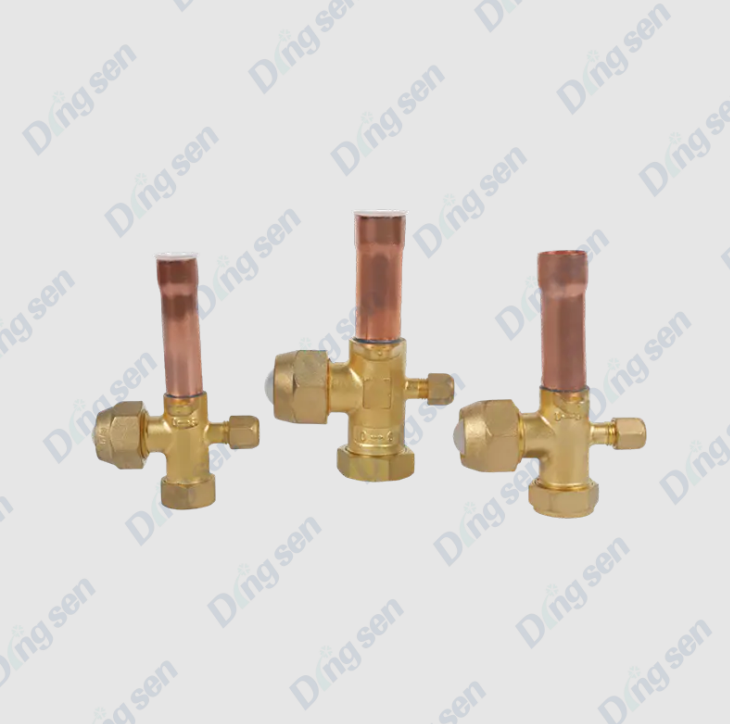

Van ba chiều điều hòa là gì?

Một van ba chiều điều hòa , còn được gọi là van đảo chiều ba chiều hoặc van phân phối ba chiều, là bộ phận điều khiển chính trong hệ thống điều hòa không khí. Nó được sử dụng để thay đổi hướng dòng chảy của chất làm lạnh hoặc nước lạnh/nóng trong đường ống, thực hiện chức năng phân phối nước làm mát, sưởi ấm hoặc nước lạnh/nóng của hệ thống.

Van ba chiều thường bao gồm thân van, lõi van và bộ truyền động. Dựa trên đường dẫn chất lỏng, nó có thể được chia thành loại thẳng và loại phân bố tỷ lệ. Trong điều hòa không khí trung tâm hiện đại, bộ phận cuộn dây quạt và hệ thống sưởi dưới sàn, van ba chiều thường được sử dụng kết hợp với bộ truyền động điện hoặc bộ điều nhiệt để đạt được điều khiển tự động và quản lý tiết kiệm năng lượng.

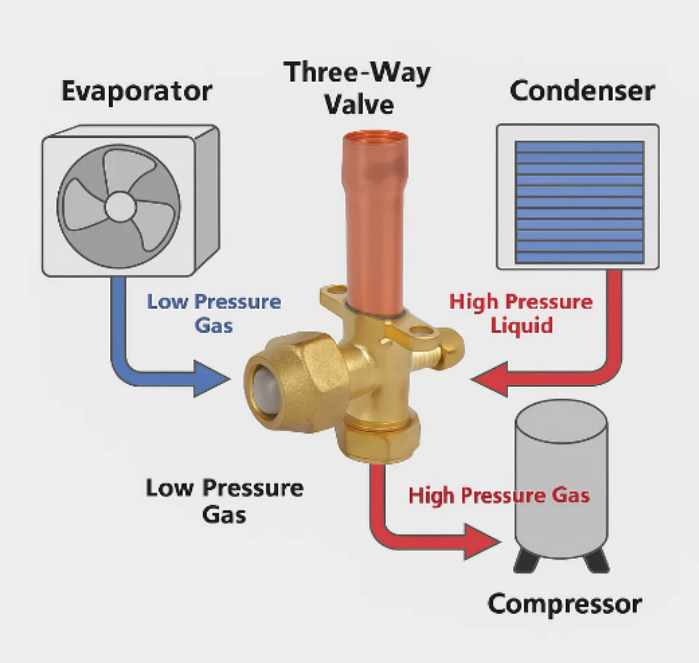

Nguyên lý làm việc của một van ba chiều điều hòa ?

Một van ba chiều điều hòa , còn được gọi là van phân phối ba chiều hoặc van đảo chiều ba chiều, chủ yếu được sử dụng để điều chỉnh hướng dòng chảy của chất làm lạnh hoặc nước lạnh/nóng trong hệ thống điều hòa không khí, thực hiện chuyển đổi giữa chức năng làm mát và sưởi ấm hoặc phân phối nước lạnh/nóng. Nguyên lý làm việc của nó chủ yếu dựa vào chuyển động của lõi van bên trong thân van để thay đổi đường đi của chất lỏng.

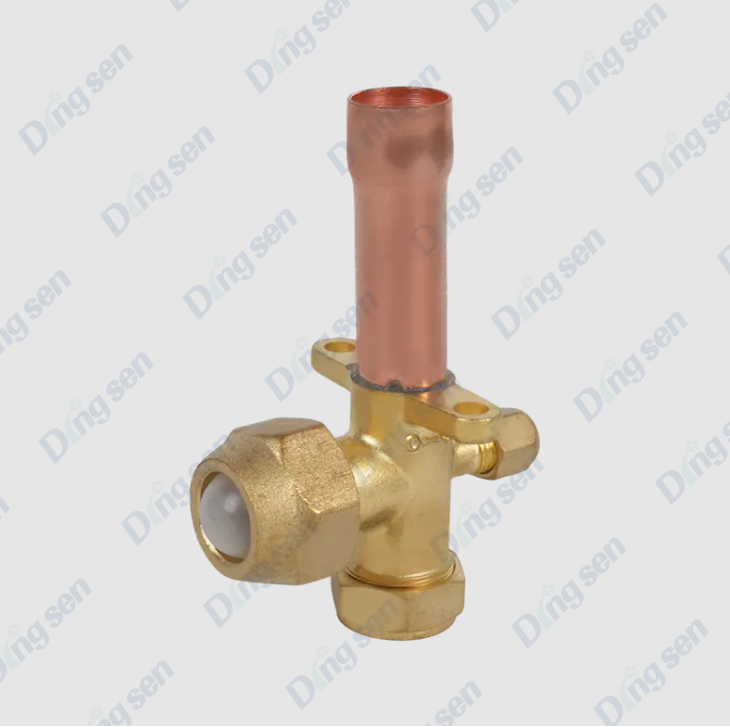

1. Thành phần cấu trúc

Van ba chiều chủ yếu bao gồm các bộ phận sau:

• Thân van: Thường được làm bằng đồng, đồng thau hoặc thép không gỉ, có ba cổng kết nối: một đầu vào (thường là đầu vào hệ thống) và hai đầu ra (dẫn đến các mạch hoặc thiết bị khác nhau tương ứng).


• Lõi van: Bộ phận chuyển động bên trong thân van, có thể quay hoặc trượt, dùng để chuyển hướng dòng chất lỏng.


• Thiết bị truyền động: Bao gồm cần vận hành bằng tay hoặc thiết bị truyền động điện/khí nén, được sử dụng để điều khiển chuyển động của lõi van nhằm thực hiện chuyển đổi hướng dòng chảy.


• Vòng đệm: Chẳng hạn như vòng cao su hoặc vòng đệm polytetrafluoroethylene (PTFE), đảm bảo van không bị rò rỉ trong quá trình vận hành.



2. Chế độ hoạt động

Van ba chiều có thể được chia thành loại thủ công và loại điện dựa trên phương pháp điều khiển của chúng, với một số khác biệt nhỏ về nguyên tắc vận hành:

(1) Van ba chiều thủ công

Bằng cách xoay tay cầm, vị trí lõi van được thay đổi, cho phép chất lỏng trong ống dẫn vào chảy đến một trong hai đầu ra hoặc được phân bổ theo tỷ lệ.

Lõi van thường có hai cấu trúc cơ bản:

• Lõi van loại L: Chuyển chất lỏng sang một ổ cắm duy nhất, đạt được chức năng "bật/tắt" hoặc chuyển đổi.


• Lõi van chữ T: Cho phép dòng chảy đồng thời qua cả hai cửa ra, phân phối dòng chảy theo một tỷ lệ nhất định.



(2) Van ba chiều điện

Lõi van được điều khiển bởi bộ truyền động điện và có thể nhận tín hiệu điều khiển nhiệt độ hoặc lệnh điều khiển để đạt được điều chỉnh tự động.

Bộ truyền động làm quay lõi van, thay đổi hướng dòng chất lỏng hoặc tỷ lệ phân phối.

Nó có thể được liên kết với hệ thống kiểm soát nhiệt độ để đạt được sự điều chỉnh tải hoặc kiểm soát tiết kiệm năng lượng.

3. Nguyên tắc phân phối chất lỏng

Chuyển mạch thẳng (lõi van loại L): Khi lõi van quay đến một góc nhất định, chất lỏng chỉ có thể chảy từ đầu vào đến đầu ra được chỉ định và đầu ra còn lại bị đóng lại.

Phân phối theo tỷ lệ (Lõi van loại T): Góc quay của lõi van kiểm soát kích thước mở của hai đầu ra, từ đó đạt được sự phân bổ tỷ lệ nước nóng và nước lạnh để đảm bảo hệ thống hoạt động ổn định.

Vị trí lõi van thường được xác định bằng bộ điều chỉnh nhiệt, bộ điều khiển hoặc điều chỉnh bằng tay, cho phép điều chỉnh lưu lượng chính xác để đạt được khả năng kiểm soát nhiệt độ thoải mái và tiết kiệm năng lượng.

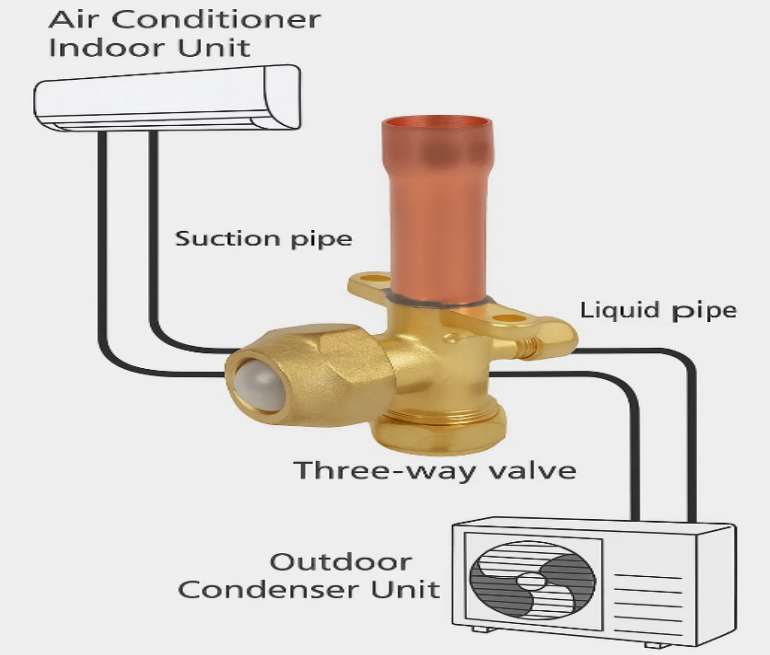

4. Sơ đồ hoạt động

Khi hệ thống cần sưởi ấm, lõi van sẽ quay để mở ổ cắm A và đóng ổ cắm B, cho phép nước nóng hoặc chất làm lạnh nóng chảy vào thiết bị sưởi ấm.

Khi hệ thống cần làm mát, lõi van quay để mở cửa B và đóng cửa A, cho phép nước lạnh hoặc chất làm lạnh lạnh chảy vào thiết bị làm mát.

Trong một số ứng dụng phân phối theo tỷ lệ, lõi van có thể mở một phần cửa ra A và B để đạt được sự phân phối dòng chảy hoặc trộn nước nóng và lạnh.

5. Tính năng và ưu điểm

Điều khiển linh hoạt: Hướng dòng chảy có thể được điều chỉnh thủ công hoặc tự động để thích ứng với các yêu cầu tải khác nhau.

Hiệu quả năng lượng: Kiểm soát dòng chảy chính xác thông qua phân phối theo tỷ lệ giúp giảm lãng phí năng lượng.

Lắp đặt dễ dàng: Cấu trúc nhỏ gọn, có thể kết nối trực tiếp với đường ống của hệ thống điều hòa không khí.

Bảo vệ hệ thống: Ngăn chặn dòng chảy ngược và tác động của hệ thống, đảm bảo thiết bị hoạt động ổn định.

Hệ thống điều hòa không khí có những loại nào van ba chiều điều hòas thường được sử dụng trong?

Van ba chiều điều hòa không khí được sử dụng rộng rãi trong các hệ thống điều hòa không khí hiện đại, chủ yếu để kiểm soát hướng dòng chảy của chất làm lạnh hoặc nước lạnh/nóng, thực hiện chuyển đổi làm mát/sưởi ấm, phân phối dòng chảy và điều chỉnh tải hệ thống. Đặc điểm ứng dụng của chúng thay đổi một chút tùy thuộc vào loại hệ thống.

1. Hệ Thống Điều Hòa Trung Tâm

Kịch bản ứng dụng: Hệ thống nước hoặc điều hòa không khí trong các tòa nhà thương mại lớn, tòa nhà văn phòng, khách sạn, trung tâm mua sắm, v.v.

Chức năng:

• Điều chỉnh dòng nước lạnh/nóng đến các thiết bị đầu cuối khác nhau (chẳng hạn như bộ phận cuộn dây quạt hoặc bộ xử lý không khí).


• Chuyển đổi dòng nước hoặc chất làm lạnh trong quá trình chuyển đổi chế độ làm mát/sưởi ấm.


• Hoạt động cùng với bộ điều nhiệt hoặc hệ thống quản lý tòa nhà (BMS) để đạt được khả năng điều khiển tự động và vận hành tiết kiệm năng lượng.



Ưu điểm: Nó có thể điều khiển tập trung nhiều thiết bị đầu cuối, đảm bảo hệ thống ổn định và thoải mái.

2. Hệ thống đầu cuối bộ phận cuộn dây quạt (FCU)

Kịch bản ứng dụng: Văn phòng, phòng hội nghị, phường bệnh viện, phòng khách sạn, v.v.

chức năng:

• Kiểm soát dòng nước lạnh hoặc nóng vào bộ phận cuộn dây quạt để điều chỉnh nhiệt độ trong nhà.
• Với bộ truyền động điện, nó có thể tự động phân phối lưu lượng nước dựa trên tín hiệu điều khiển nhiệt độ phòng.



Ưu điểm: Cho phép điều chỉnh nhiệt độ độc lập cho từng phòng hoặc khu vực, nâng cao tiện nghi và tiết kiệm năng lượng.

3. Hệ thống sưởi dưới sàn (Sưởi sàn bằng bức xạ)

Kịch bản ứng dụng: Các tòa nhà dân cư, biệt thự, công trình công cộng và những nơi khác sử dụng hệ thống sưởi dưới sàn bằng nước.

chức năng:

• Phân phối nước nóng đến các ống sưởi ấm dưới sàn ở các khu vực khác nhau để đạt được hệ thống sưởi theo vùng.
• Kết hợp với bộ điều chỉnh nhiệt, nó cho phép điều chỉnh nhiệt độ trong nhà tự động.



Ưu điểm: Đạt được khả năng kiểm soát nhiệt độ phòng thoải mái thông qua phân phối dòng nước nóng chính xác đồng thời tiết kiệm năng lượng.

4. Hệ thống điều hòa không khí Multi Split (VRF/VRV)

Kịch bản ứng dụng: Các khu phức hợp thương mại quy mô vừa và lớn, tòa nhà văn phòng và những nơi khác yêu cầu hệ thống điều hòa không khí đa bộ phận.

chức năng:

• Kiểm soát dòng chất làm lạnh đến dàn lạnh hoặc bộ phận thu hồi nhiệt khi chuyển đổi giữa chế độ làm mát và sưởi ấm.
• Hoạt động với bộ điều khiển hệ thống để đạt được khả năng kiểm soát nhiệt độ độc lập và quản lý tiết kiệm năng lượng ở nhiều vùng.



Ưu điểm: Đảm bảo hoạt động hiệu quả của hệ thống đa phân chia và cải thiện sự thoải mái trong nhà.

5. Hệ thống bơm nhiệt

Kịch bản ứng dụng: Hệ thống bơm nhiệt nguồn không khí/nguồn mặt đất dân dụng hoặc thương mại.

chức năng:

• Thực hiện chuyển đổi giữa chế độ sưởi và làm mát, thay đổi hướng dòng chảy của chất làm lạnh hoặc nước.
• Làm việc với hệ thống điều khiển tự động để nâng cao hiệu quả sử dụng năng lượng.



Ưu điểm: Đạt được sự tuần hoàn làm mát và sưởi ấm cũng như kiểm soát tiết kiệm năng lượng thông qua chuyển mạch van ba chiều.

Sự khác biệt giữa van ba chiều điện và van ba chiều thủ công là gì?

Van ba chiều điều hòa không khí có thể được chia thành van ba chiều thủ công và van ba chiều điện dựa trên phương pháp điều khiển của chúng. Chúng khác nhau đáng kể về hoạt động, kịch bản ứng dụng và hiệu suất hệ thống.

1. Đặc điểm của Van ba chiều thủ công

Cấu trúc đơn giản: Thường bao gồm thân van và tay cầm, không có bộ phận điện.

Hoạt động linh hoạt: Thích hợp cho các hệ thống nhỏ hoặc các tình huống không cần chuyển đổi thường xuyên.

Chi phí thấp và bảo trì đơn giản: Không yêu cầu nguồn điện hoặc tín hiệu điều khiển, mang lại độ tin cậy cao.

Hạn chế: Không thể điều khiển từ xa hoặc điều chỉnh tự động; độ chính xác điều chỉnh bị ảnh hưởng bởi sự can thiệp của con người.

2. Đặc điểm của Van điện ba chiều

Điều khiển tự động: Được điều khiển bởi bộ truyền động điện, nó có thể nhận tín hiệu từ bộ điều chỉnh nhiệt hoặc điều khiển hệ thống.

Điều chỉnh độ chính xác cao: Có thể đạt được phân phối lưu lượng theo tỷ lệ 0-100%, thích ứng với những thay đổi của tải.

Tiết kiệm năng lượng và hiệu quả cao: Kết hợp với hệ thống điều khiển thông minh có thể điều chỉnh lưu lượng nước hoặc hướng dòng chảy môi chất lạnh theo nhu cầu thực tế, giảm tiêu hao năng lượng.

Lắp đặt và Bảo trì: Yêu cầu nguồn điện và kiểm tra bộ truyền động thường xuyên; bảo trì phức tạp hơn van thủ công.

Ứng dụng rộng rãi: Thích hợp cho hệ thống điều hòa không khí trung tâm, bộ phận cuộn dây quạt, hệ thống đa bộ chia, hệ thống sưởi dưới sàn và các tình huống khác cần điều chỉnh tự động.

Những thông số nào cần được xem xét khi lựa chọn van ba chiều?

1. Đường kính danh nghĩa của van: Đường kính danh nghĩa của van là thông số cơ bản nhất khi chọn van ba chiều, vì nó quyết định sự phù hợp giữa van và đường ống. Đường kính quá nhỏ sẽ dẫn đến lực cản dòng chảy quá mức, ảnh hưởng đến áp suất hệ thống và khả năng cấp nước hoặc làm mát của thiết bị đầu cuối; đường kính quá lớn sẽ làm tăng chi phí và chiếm không gian, đồng thời có thể dẫn đến việc điều chỉnh dòng chảy không chính xác. Nói chung, nên chọn đường kính danh nghĩa của van thích hợp dựa trên tốc độ dòng thiết kế hệ thống và đường kính ống để đảm bảo hệ thống vận hành trơn tru.

2. Đặc điểm dòng chảy và giá trị Cv: Công suất dòng chảy của van ba chiều thường được biểu thị bằng giá trị Cv của nó, là tốc độ dòng chảy trên một đơn vị áp suất. Việc chọn đúng giá trị Cv đảm bảo rằng độ mở van phù hợp với tốc độ dòng chảy của hệ thống, từ đó đạt được khả năng kiểm soát chính xác. Đối với các van điều khiển tỷ lệ (chẳng hạn như van loại T), đường cong dòng chảy phải ổn định nhất có thể để đảm bảo phân phối đồng đều nước nóng và lạnh hoặc chất làm lạnh, tránh biến động nhiệt độ hoặc mất ổn định trong hệ thống.

3. Chất liệu van: Vật liệu van ảnh hưởng trực tiếp đến khả năng chống ăn mòn, khả năng chịu áp lực và tuổi thọ của nó. Vật liệu thân van phổ biến bao gồm đồng, đồng thau, thép không gỉ và nhựa (như PVC hoặc PP). Van đồng hoặc đồng thau thường được sử dụng trong hệ thống nước, trong khi van thép không gỉ phù hợp với các hệ thống có yêu cầu chống ăn mòn cao hoặc môi trường hóa học. Van nhựa thích hợp cho hệ thống nước có nhiệt độ thấp hoặc nhỏ. Việc lựa chọn vật liệu phải dựa trên sự phù hợp hợp lý giữa loại vật liệu, nhiệt độ và yêu cầu hệ thống.

4. Đánh giá áp suất: Định mức áp suất của van ba chiều đề cập đến áp suất làm việc tối đa mà van có thể chịu được. Khi lựa chọn, hãy đảm bảo rằng áp suất định mức của van cao hơn áp suất làm việc tối đa của hệ thống để tránh rò rỉ hoặc hư hỏng. Trong các hệ thống lạnh cao áp hoặc hệ thống điều hòa không khí công nghiệp, nên chọn van định mức áp suất cao để đảm bảo vận hành an toàn lâu dài.

5. Phương pháp kiểm soát: Van ba chiều có thể được điều khiển bằng tay hoặc bằng điện. Van thủ công phù hợp với các hệ thống nhỏ hoặc các tình huống không cần điều chỉnh thường xuyên; chúng đơn giản để vận hành và chi phí thấp. Van điện, được điều khiển bởi bộ truyền động, cho phép điều khiển từ xa và điều chỉnh tự động. Chúng thích hợp cho điều hòa không khí trung tâm, bộ phận cuộn dây quạt, hệ thống nhiều bộ chia và hệ thống sưởi dưới sàn, đồng thời có thể được sử dụng với bộ điều nhiệt hoặc hệ thống quản lý tòa nhà để cải thiện sự thoải mái của hệ thống và hiệu quả sử dụng năng lượng.

Những lưu ý khi lắp đặt van ba chiều

1. Xác nhận mô hình và thông số kỹ thuật của van: Trước khi lắp đặt, hãy xác minh cẩn thận rằng kiểu dáng, đường kính, loại lõi van, vật liệu và phương pháp điều khiển của van ba chiều có phù hợp với yêu cầu thiết kế hệ thống hay không. Mô hình hoặc đường kính không chính xác có thể dẫn đến dòng chảy không đủ, tổn thất áp suất hệ thống tăng hoặc không đạt được hướng dòng chảy yêu cầu.

2. Kiểm tra tính toàn vẹn của van: Trước khi lắp đặt, hãy kiểm tra van xem có vết trầy xước, vết nứt, vòng đệm bị hư hỏng hoặc kẹt lõi van trong quá trình vận chuyển không. Thay thế hoặc sửa chữa kịp thời những bất thường để tránh rò rỉ hoặc trục trặc trong quá trình vận hành hệ thống.

3. Giữ đường ống sạch sẽ: Trước khi lắp đặt phải vệ sinh sạch xỉ hàn, tạp chất, dầu,… trong đường ống để tránh vật lạ lọt vào van gây kẹt lõi van hoặc làm kín kém. Đối với hệ thống nước lạnh hoặc nước nóng, đường ống cần được làm sạch trước khi lắp đặt van.

4. Đánh dấu hướng lắp đặt và hướng dòng chảy: Van ba chiều thường có dấu hiệu hướng dòng chảy rõ ràng (mũi tên hoặc dấu đầu ra "A/B"). Trong quá trình lắp đặt, van phải được lắp đúng theo hướng dòng chảy được thiết kế. Hướng lắp đặt không chính xác có thể khiến van bị trục trặc, không thể chuyển đổi hoặc phân phối dòng chảy đúng cách và thậm chí làm hỏng lõi van và vòng đệm.

5. Đảm bảo tính đồng trục của van với đường ống: Trong quá trình lắp đặt, đảm bảo trục của van thẳng hàng với đường ống để tránh ứng suất không đều lên thân van. Việc kết nối sai lệch hoặc cưỡng bức có thể làm hỏng phớt van, gây kẹt lõi van hoặc rò rỉ tại bề mặt tiếp xúc.

6. Niêm phong và thắt chặt giao diện: Giao diện ren: Sử dụng băng keo hoặc chất bịt kín để tránh siết quá chặt và gây biến dạng thân van. Mặt bích: Siết chặt đều các bu lông để tránh tập trung ứng suất và rò rỉ. Giao diện hàn: Chú ý đến nhiệt độ và vị trí hàn để tránh xỉ hàn lọt vào van.

7. Tránh căng thẳng hoặc rung động trực tiếp: Sau khi lắp đặt, tránh tác động trực tiếp lực căng hoặc rung của đường ống lên thân van. Sử dụng các giá đỡ hoặc ốc vít đường ống để giảm căng thẳng và kéo dài tuổi thọ của van.

8. Kết nối điện cho van điện ba chiều: Đối với van ba chiều điện, dây dẫn phải được đấu nối đúng theo hướng dẫn sử dụng, đảm bảo tốt tín hiệu điều khiển, điện áp nguồn và nối đất. Sau khi lắp đặt, hãy kiểm tra hoạt động của bộ truyền động để đảm bảo nó hoạt động chính xác, tránh các lỗi nối dây có thể khiến van tự động điều chỉnh.

9. Vị trí lắp đặt và không gian bảo trì: Van ba chiều phải được lắp đặt ở vị trí thuận tiện cho việc vận hành, kiểm tra và bảo trì. Đảm bảo thân van hoặc bộ truyền động có thể hoạt động tự do và chừa đủ không gian cho việc bảo trì hoặc thay thế trong tương lai.

10. Vận hành hệ thống sau khi cài đặt: Sau khi lắp đặt, hãy thực hiện chạy thử bằng tay hoặc bằng điện trên van để kiểm tra hiệu suất chuyển mạch, phân phối dòng chảy và bịt kín của nó. Nếu phát hiện bất thường, hãy điều chỉnh hoặc thay thế van kịp thời để đảm bảo hệ thống vận hành an toàn và ổn định sau khi khởi động.

các van ba chiều điều hòa là thành phần điều khiển chính trong hệ thống điều hòa không khí, chủ yếu được sử dụng để điều chỉnh dòng chất làm lạnh hoặc nước lạnh/nóng, thực hiện chuyển đổi giữa làm mát và sưởi ấm và phân phối nước lạnh/nóng. Nó thay đổi đường dẫn chất lỏng thông qua chuyển động của lõi van và có thể được vận hành bằng tay hoặc tự động bằng bộ truyền động điện. Van ba chiều được sử dụng rộng rãi trong điều hòa không khí trung tâm, bộ phận cuộn dây quạt, hệ thống sưởi dưới sàn, hệ thống đa bộ chia và hệ thống bơm nhiệt, cải thiện sự thoải mái của hệ thống, tiết kiệm năng lượng và ổn định vận hành. Lựa chọn đúng, lắp đặt đúng và bảo trì thường xuyên là rất quan trọng để đảm bảo hoạt động đáng tin cậy lâu dài của van ba chiều.
